Tube-Firing 간접식 Air Heater
Tube-Firing In-Direct Air Heater

작업장 공조기 최적

Zero "CO", Zero "CO2", Zero "NO2"

열효율 최대 85%

Low Cost


작업자들의 건강을 위하여, 작업장 용 공조기는 일산화탄소(CO), 이산화탄소(CO2), 질소산화물(NO2), 유기화합물(Aldehyde)의
농도를 엄격하게 규제하고 있습니다.
    * 일산화탄소(CO) : 5.0 ppm @3% O2
    * 이산화탄소(CO2) : 4,000 ppm @3% O2
    * 질소산하물(NO2) : 0.5 ppm @3% O2
    * 유기화합물(Aldehyde) : 1.0 ppm @3% O2

특히, 일산화탄소(CO) 는 Silent Killer 라는 별명이 있는 유독성 가스로, 적은 량이라 하더라도, 인체에 극히 유해 합니다.


가스 직화식 공조기의 경우는, 버너가 완전 연소가 되어도, 적은량 이지만, 일산화탄소(CO), NO2(질소산화물) 와
유기화합물 (Aldehyde) 등, 유해한 가스에 작업자들이 노출될 수 밖에 없습니다.
버너가 불완전 연소가 되면, 유해가스 물질 발생이 증가합니다.
외기 유입 공기량이 부족하면, 작업장 내 이산화탄소(CO2)가 증가하여, 숨 쉬기가 어렵고 눈이 따갑게 되는 등 인체에 해롭습니다.



버너 간접식 Air Heater 필요성

“버너 간접식 Air Heater” 는, 버너에서 발생되는 연소생성물을 옥외로 배출시키기 때문에, 일산화탄소(CO), 이산화탄소(CO2),
질소산화물(NO2), Aldehyde등, 작업장으로 유입되는 유해한 연소생성물이 전혀 없습니다 (Zero).

작업장 공조기를 간접식 공조기로 선택해야 하는 이유입니다.

선진국 에서는 “버너 간접식 Air Heater” 가 장착된 공조기를 사용하는 경우가 많습니다.



버너 간접식 Air Heater 경제성

작업장 용 직화식 공조기는, 공조기 풍량의 약 50% 정도를 실외 공기를 가열하여 더운 공기를공급하는 반면에, 간접식 공조기는,
약 20% 정도의 실외 공기를 가열하여, 작업장 내 공기를 순환시키면서 부족한 열 만 보충하기 때문에, 가스 에너지 사용량이 적습니다.
직화식 공조기에 비해 20% / 50% = 40% 정도 밖에 되지 않기 때문에, 60% 의 에너지 절약이 됩니다.


㈜씨스코 “Tube-Firing 간접식 Air Heater”

간접식 공조기가 작업자들의 건강을 위해 당연히 좋지만, 직화식에 비해 고가의 열교환기 설비가 추가되기 때문에,
체육시설 등 특수한 용도를 제외하고는 사용이 되지 않았습니다.

㈜씨스코 가 선진 기술을 활용하여, 간접식 공조기에 필요한 “버너 간접식 Air Heater” 를 저렴하게 제작, 공급하고 있습니다.

㈜씨스코 의 “Tube Firing 간접식 Air Heater” 는 일반 간접식 열교환기 와 달리, 특수 버너를 사용하여 연소실 없이Tube 속으로
연소열이 통과하게 함으로써, Tube 내에 Turburance 를 형성시켜서, 열효율이 높고, 구조가 간단한 간접식 열교환기 입니다.



㈜씨스코 의 “Tube Firing간접식 Air Heater” (열교환기) 는 가격이 상당히 저렴하기 때문에, 설비 투자비용은 짧은 기간 내에
회수가 가능합니다.



    * 작업장 공조기에 최적입니다
      기타, 일반 공조기 혹은 Fresh Air Heater 에 적합합니다.
    * ㈜씨스코 자체 공장에서, 높은 품질 기준으로 생산하는 제품입니다.
    * 가격이 일반 간접식 열교환기 와 비교할 수 없을 정도로 저렴합니다.
    * Live Fire Test 과정을 거쳐, 용량, 효율 85% 등 Performance가 입증된 제품입니다.
    * 두꺼운 내열 Stainless Steel Tube 를 고온 부위에 사용하고, 특수 Fin 을 부착하여, 열전달 효율이 높고,내구성이 우수합니다.
    * ㈜씨스코 공장에서, 시운전이 완료 후 출하하기 때문에, 전원 및 가스 배관을 연결하면 바로 가동되는 제품이며,
      현장에서의 문제점 발생이 없습니다.
    * 설치 및 시운전 비용이 대폭 절약되고, 설치 시운전 기간이 짧아집니다.

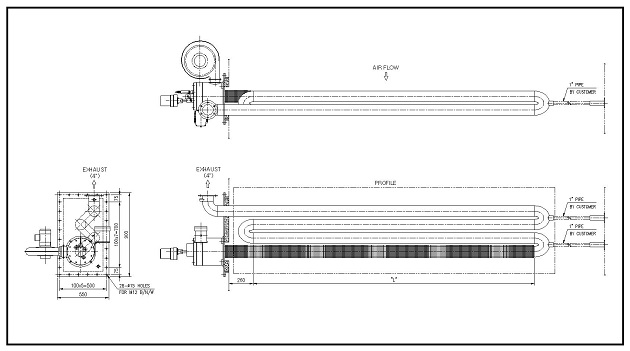

"Tube Firing 간접식 Ait Heater" 개념도


Tube Lay Out 은 공조기 풍량, 단면, 열량에 따라 맞춤 설계합니다.
Profile Plate 는 빠른 열전달을 위해 필요하며, ㈜씨스코 가 관련 칫수를 제공합니다.


“Tube Firing 간접식 Air Heater” 제원 / Specification

    * 용량 ; 최대 800 KW (690,000 Kcal/Hr) / 기타 용량, ㈜씨스코 와 협의
    * Model (KW) ; TF-INDI-XXX (XXX ; 50, 100, 150, 220, 300, 400, 500, 600, 720, 800)
    * 효율 ; 최대 85% (입구 온도 20도 C 기준)
    * MAXON Tube-O-Therm 버너
    * Air Blower 일체형
    * 사용 연료 ; LNG, Propane, Butane
    * 비례 제어
    * Profile 차압 (DP) ; 25~30 mmAq
    * Turn Down Ratio ; 최대 10 ; 1
    * NFPA 86, EN 746 및 각 나라 규정에 합당한 연소안전 씨스템 구성
    * 고객 Main Control Panel 과 Communication Interface 가능 (OPTION)
    * 한국 PSM 안전씨스템 선택 가능 (OPTION)
    * 가스안전공사 검인 (OPTION)


㈜씨스코 는 고객이 성능과 효율 등 Performance를 확인할 수 있도록, Demonstration 용 “Tube Firing 간접식 Air Heater” 를
상시 운용하고 있습니다.

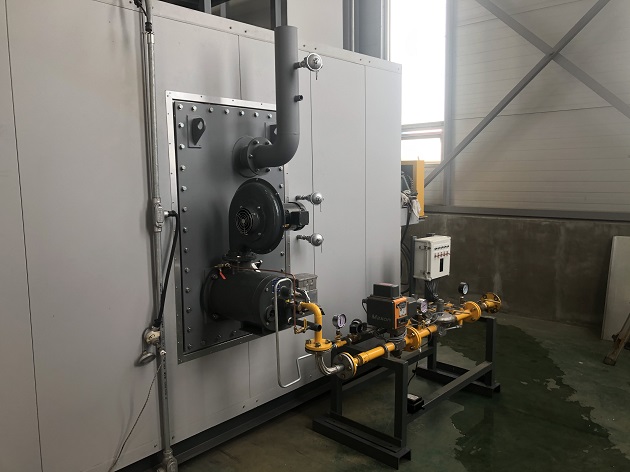

Tube Firing 간접식 Air Heater

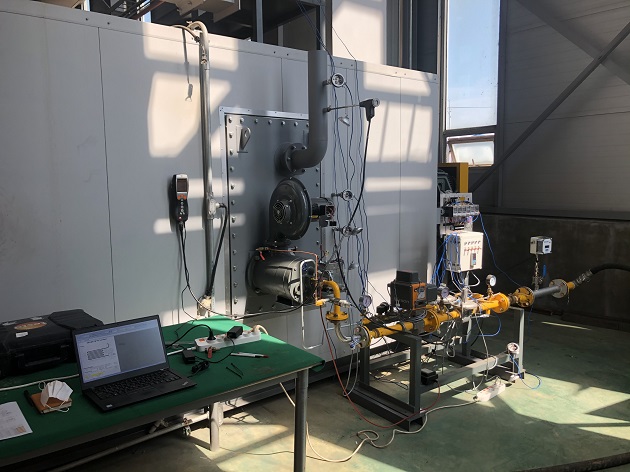

"Tube Firing 간접식 Air Heater" Performance Test
